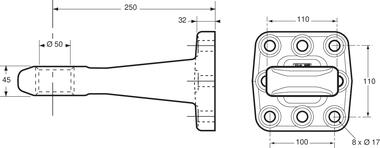

Anneau DIN 50 à platine, fournie avec 8 vis CHC M16 x 55 et 8 rondelles W16
Connectez-vous
Pour consulter les tarifs, disponibilités et passer une précommande
| Référence | Plans | Documents |
Poids
|
D (kN) |
Convoi ED (t) maxi
|
(t maxi)
|
Dc (kN) | S (kg) | V (kN) |
Convoi EC (t) maxi
|
(t maxi)
|
Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2905862 |
Télécharger |
11 | 190 | 76 | 38 | 120 | 1000 | 50 | 52 | 19 | DIN-50 |
Référence
Plans
Documents
Poids
D (kN)
Convoi ED (t) maxi
(t maxi)
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi
(t maxi)
Type
2905862
11
190
76
38
120
1000
50
52
19
DIN-50
Documents associés
Questions fréquentes
-
Vous pouvez trouver les caractéristiques de votre attelage directement sur l’étiquette collée sur le produit, ou sur notre catalogue.
-
La valeur D (exprimée en kN) d’un attelage constitue l’effort dynamique horizontal maximal généré par un convoi à flèche articulée.
-
La valeur Dc (exprimée en kN) d’un attelage constitue l’effort dynamique horizontal maximal généré par un convoi à essieu(x) central(aux).
-
D = [(PTR de la remorque x PTAC du porteur) / (PTR de la remorque + PTAC du porteur)] x 9,81
-
Dc = [(PTR de la remorque x PTAC du porteur) / (PTR de la remorque + PTAC du porteur)] x 9,81
-
La valeur S (exprimée en kg) d’un attelage constitue la charge statique verticale maximale admissible. Lors d’un plan de charge, vous devez veiller à ne jamais dépasser cette valeur.
-
La valeur V (exprimée en kN) d’un attelage constitue l’effort dynamique vertical maximal admissible généré par un convoi avec une remorque à essieu(x) central(aux).
-
V = [PTR de la remorque x longueur du plateau de la remorque x longueur du plateau de la remorque x 2,4 (pour un véhicule à suspension mécanique) ou 1,8 (pour un véhicule à suspension pneumatique)] / [Longueur totale de l’anneau au centre de l’essieu de la remorque x Longueur totale de l’anneau au centre de l’essieu de la remorque]
-
Le N° OF sur un produit Pommier correspond au numéro de lot de fabrication. Il se compose de l’année et de la semaine de fabrication, ainsi que du nombre de produits fabriqués.
-
Un catalogue Pièces Détachées est disponible sur notre site Internet au format PDF. Il vous permettra de trouver toutes les pièces détachées disponibles pour une grande partie des produits POMMIER.
