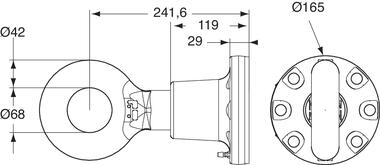

Tête de flèche BNA tournant à platine, fournie avec 6 vis CHC M16 x 55 et rondelles
Connectez-vous
Pour consulter les tarifs, disponibilités et passer une précommande
| Référence | Plans | Documents |
Poids
|
D (kN) |
Convoi ED (t) maxi
|
(t maxi)
|
Dc (kN) | S (kg) | V (kN) |
Convoi EC (t) maxi
|
(t maxi)
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2905916 |
Télécharger |
13 | 110 | 44 | 18 | 90 | 1000 | 45 | 40 | 14 |
Référence
Plans
Documents
Poids
D (kN)
Convoi ED (t) maxi
(t maxi)
Dc (kN)
S (kg)
V (kN)
Convoi EC (t) maxi
(t maxi)
2905916
13
110
44
18
90
1000
45
40
14
Documents associés
Questions fréquentes
-
Vous pouvez trouver les caractéristiques de votre attelage directement sur l’étiquette collée sur le produit, ou sur notre catalogue.
-
La valeur D (exprimée en kN) d’un attelage constitue l’effort dynamique horizontal maximal généré par un convoi à flèche articulée.
-
La valeur Dc (exprimée en kN) d’un attelage constitue l’effort dynamique horizontal maximal généré par un convoi à essieu(x) central(aux).
-
D = [(PTR de la remorque x PTAC du porteur) / (PTR de la remorque + PTAC du porteur)] x 9,81
-
Dc = [(PTR de la remorque x PTAC du porteur) / (PTR de la remorque + PTAC du porteur)] x 9,81
-
La valeur S (exprimée en kg) d’un attelage constitue la charge statique verticale maximale admissible. Lors d’un plan de charge, vous devez veiller à ne jamais dépasser cette valeur.
-
La valeur V (exprimée en kN) d’un attelage constitue l’effort dynamique vertical maximal admissible généré par un convoi avec une remorque à essieu(x) central(aux).
-
V = [PTR de la remorque x longueur du plateau de la remorque x longueur du plateau de la remorque x 2,4 (pour un véhicule à suspension mécanique) ou 1,8 (pour un véhicule à suspension pneumatique)] / [Longueur totale de l’anneau au centre de l’essieu de la remorque x Longueur totale de l’anneau au centre de l’essieu de la remorque]
-
Le sigle BNA signifie Bureau de Normalisation de l’Automobile, organisme de normalisation français pour les attelages en France.
-
Un crochet BNA est un crochet fixe avec une broche Ø68 mm. Un crochet DIN est, quant à lui, un crochet tournant avec une broche de Ø40 ou Ø50 mm)
-
Non, les produits ne sont pas compatibles entre eux. Si vous avez un crochet BNA, seul un anneau BNA pourra être attelé dessus. De même pour un crochet DIN.
-
Le N° OF sur un produit Pommier correspond au numéro de lot de fabrication. Il se compose de l’année et de la semaine de fabrication, ainsi que du nombre de produits fabriqués.
-
Vous pouvez trouver les couples de serrage de votre attelage directement sur l’étiquette collée sur le produit, ou bien dans la notice de montage livrée avec ce dernier.
-
Un catalogue Pièces Détachées est disponible sur notre site Internet au format PDF. Il vous permettra de trouver toutes les pièces détachées disponibles pour une grande partie des produits POMMIER.
-
Oui, il est possible de peindre son attelage. Il faut toutefois veiller à ce que les mécanismes restent fonctionnels et que la plaque d’identification du produit soit toujours lisible.
-
Si le dispositif d’attelage est homologué R55, il est reconnu comme valide dans l’ensemble des pays de l’Union Européenne. Vous pouvez donc l’utiliser partout en Europe.
